hdpe土工膜-防滲膜-復合土工膜-長(cháng)絲土工布價(jià)格-廠(chǎng)家直銷(xiāo)「恒陽(yáng)新材料」 XML地圖
服務(wù)熱線(xiàn)
18253408866
0534-2131368
當前位置：首頁(yè)>>土工膜新聞>>土工膜相關(guān)資訊

hdpe土工膜焊接工藝

文章出處：admin 人氣：1775發(fā)表時(shí)間：2020-01-07 07:43:45
導讀：hdpe土工膜鋪裝施工中較為重要的一道工序就是焊接，焊接的方式有哪些種，每種方式有什么注意事項？焊接完成后我們需要怎么對焊接質(zhì)量進(jìn)行把控？這些問(wèn)題都是我們需要學(xué)習的，快

　　hdpe土工膜焊接工藝


　　在焊接前，要對搭接的200mm左右范圍內的膜面進(jìn)行清理，用濕抹布擦掉灰塵、污物，使這部分保持清潔、干燥，焊接部位不得有劃傷、污點(diǎn)、水分、灰塵以及其他妨礙焊接和影響施工質(zhì)量的雜質(zhì);

　　土工膜的接縫處理是施工的關(guān)鍵程序，直接影響工程運行壽命，據質(zhì)量檢測表明，采用熱焊方法比較理想。(也可用專(zhuān)用膠粘接)熱焊方法是PE土工膜相接的表面加熱處理，使之表面熔化，然后通過(guò)壓力使之融合成一體，

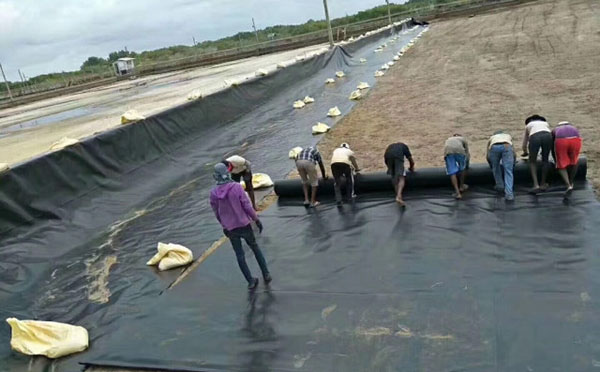

鋪設hdpe土工膜

　　試驗性焊接要求：


　　1.對鋪膜后的搭接寬度的檢查：HDPE膜焊接接縫搭接長(cháng)度不小于100mm(像索瑪的產(chǎn)品兩邊都預留了15cm的搭接邊);

　　2.試驗性焊接在HDPE土工膜試樣上進(jìn)行，以檢驗和調節焊接設備。

　　3.擠壓焊接機在焊接過(guò)程中，應該經(jīng)常檢查槍頭的滑塊，磨損較嚴重時(shí)應及時(shí)更換滑塊，以免損傷膜面。

　　4.試焊在正式焊接操作之前，應根據經(jīng)驗先設定設備參數，取300×900mm的小塊膜進(jìn)行試焊。然后在拉伸機上進(jìn)行焊縫的剪切和剝離試驗，如果不低于規定數值，則鎖定參數，并以此為據開(kāi)始正式焊接。否則，要重新確定參數，直到試驗合格為止。當溫度、風(fēng)速有較大變化時(shí)，亦應及時(shí)調整參數，重做試驗，以確保用與施工的焊機性能、現場(chǎng)條件、產(chǎn)品質(zhì)量符合規范要求。試樣上需標明日期、時(shí)刻、環(huán)境溫度;

　　5.焊接設備和焊接人員只有成功完成試驗性焊接后，才能進(jìn)行下一步的生產(chǎn)性焊接。

　　6.焊接前要調整好接縫處兩幅邊PE單膜，使之搭接一定的寬帶，且平整、無(wú)折皺。

　　7.試驗性焊接的頻率控制：根據環(huán)境溫度的變化，每天每臺不少于兩次，一次在正式作業(yè)前，一次在中班。

　　8.當環(huán)境溫度高于40 ℃或低于5 ℃時(shí)不能進(jìn)行HDPE土工膜的焊接。如果必須施工的話(huà)，焊接前應對焊機進(jìn)行預熱處理。

　　9.土工膜鋪設后，要用砂袋壓住，以防風(fēng)動(dòng)，邊緣接縫處要求不能有污物、水分、塵土等。

　　10. 試驗性焊接是與生產(chǎn)性焊接相同的表面和環(huán)境條件下進(jìn)行的。

　　11.焊接時(shí)，具有一定經(jīng)驗的技術(shù)人員焊接，焊接使用專(zhuān)用焊接機進(jìn)行焊接。要調整好溫度和速度，(也可膠粘接)。

　　12.土工膜沿一定方向鋪設，土工膜兩邊均預留一定PE膜與PET不粘合層，鋪設時(shí)要調整好每個(gè)單元土工膜走向，以便于兩個(gè)單元土工膜的焊接。

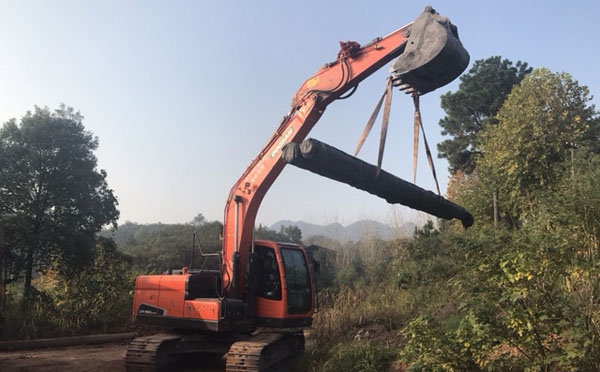

試驗性焊接

　　試焊無(wú)誤后再大面積焊接：


　　1.土工膜在焊接時(shí)應該采用穩壓性能好的發(fā)電機供電，在特殊情況下采用當地用電時(shí)，必須使用穩壓器。

　　2.只有通過(guò)試驗性焊接，才能進(jìn)行生產(chǎn)性焊接。

　　3.溫度低于5℃時(shí)，按照規范要求不應施工，如果必須施工的話(huà)，焊接前應對焊機進(jìn)行預熱處理。

　　4.把焊機調整到通過(guò)試驗性焊接性焊接時(shí)的參數，在設計要求的搭接寬度條件下，自動(dòng)焊接，焊縫“平整、牢固、美觀(guān)”。

　　5.于只適用于修補和雙縫焊接機不能操作的地方用焊槍進(jìn)行修補。

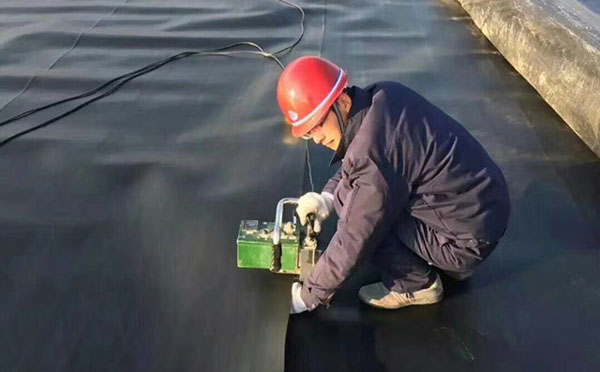

施工中

　　焊接時(shí)注意事項：


　　1.相鄰HDPE土工膜焊縫應盡量錯縫搭接，膜塊間形成的結點(diǎn)，應為T(mén)字型，盡量減少十字型，縱模向焊縫交點(diǎn)處應用擠壓焊機加強;

　　2.焊接之前必須進(jìn)行現場(chǎng)試驗，結合施工環(huán)境的不同，合同的設定焊接行走速度，焊接的溫度、結合環(huán)境變化情況，及時(shí)對焊接溫度進(jìn)行調整，通過(guò)試驗對焊接條件進(jìn)行對比分析，符合工程規定要求后就可以進(jìn)行焊接。

　　3.焊膜時(shí)不許壓出死折，鋪設HDPEHDPE土工膜時(shí)，根據當地氣溫變化幅度和HDPEHDPE土工膜性能要求，預留出溫度變化引起的伸縮變形量;

　　4.對于在坡面上鋪設土工膜時(shí)，要求在上面鋪設的膜必須覆蓋上下面的膜。完成鋪設后進(jìn)行調整，就可以進(jìn)行焊接操作，主要注意幾個(gè)方面：焊接時(shí)土工能不能出現鼓包、起皺、扭曲、脫空等問(wèn)題。

　　5.擠壓焊接機在焊接過(guò)程中，應該經(jīng)常檢查槍頭的滑塊，磨損較嚴重時(shí)應及時(shí)更換滑塊，以免損傷膜面;

　　6.在土工膜拼接之間，有必要對拼接表面進(jìn)行清掃，避免上層存在油污、灰塵等。在此基礎上，完成對拼接縫的焊接之后，要必須做全面的檢查，避免出現漏焊、焊接質(zhì)量不合格的問(wèn)題。一般都采取雙焊縫加壓檢測法，目測法進(jìn)行檢驗。

　　7.HDPE土工膜在焊接時(shí)應該采用穩壓性能好的發(fā)電機供電，在特殊情況下采用當地用電時(shí)，必須使用穩壓器;

　　8.如果真空壓力有所降低，那么就表明存在縫隙，工作人員及時(shí)檢查，并對縫隙進(jìn)行修補。

　　9.雙縫熱熔焊前HDPE土工膜應該已經(jīng)重疊好，擠出焊前HDPE土工膜已經(jīng)覆蓋好，或距離破損區域已經(jīng)重疊至少120厘米。

此文關(guān)鍵字：hdpe土工膜
免責聲明：部分文章信息來(lái)源于網(wǎng)絡(luò )以及網(wǎng)友投稿，本網(wǎng)站只負責對文章進(jìn)行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著(zhù)贊同其觀(guān)點(diǎn)或證實(shí)其內容的真實(shí)性，如本站文章和轉稿涉及版權等問(wèn)題，請作者在及時(shí)聯(lián)系本站，我們會(huì )盡快處理。
標題：hdpe土工膜焊接工藝????????地址：http://www.maitugongmo.com/tgmzx/145.html
