dede58.com出品
hdpe土工膜-防滲膜-復合土工膜-長(cháng)絲土工布價(jià)格-廠(chǎng)家直銷(xiāo)「恒陽(yáng)新材料」 XML地圖
服務(wù)熱線(xiàn)
18253408866
0534-2131368
當前位置：首頁(yè)>>土工膜新聞>>土工膜相關(guān)資訊

土工膜焊縫檢測

文章出處：admin 人氣：1201發(fā)表時(shí)間：2020-05-12 08:36:56
導讀：焊接時(shí)，焊接應與焊縫相對，不得有焊接偏差，不得滑焊、跳焊。擠壓焊槍的實(shí)際操作者必須是熟練的技術(shù)人員。hdpe土工膜焊接縫有兩種測試方法。熱熔雙焊縫的無(wú)損檢測通常采用氣體

　　對于大型hdpe土工膜，關(guān)鍵是采用雙縫熱熔雙保護焊機進(jìn)行焊接。然而，對于非直接位置，必須應用擠壓焊機。擠壓焊機的工藝性質(zhì)和加工工藝規定，兩幅膜搭接的位置應采用熱風(fēng)槍。粘接點(diǎn)間隔不適合60~80mm以上。要操縱溫度，不能燒壞土工膜，不能撕開(kāi)。為了改善其接觸總面積,但其深度不能超過(guò)薄膜厚度的10%,應輕輕操作,盡量避免損壞薄膜表面。


　　焊接時(shí)，焊接應與焊縫相對，不得有焊接偏差，不得滑焊、跳焊。焊縫中心的厚度是墊層厚度的2.5倍，超過(guò)3毫米。接頭不能連續焊接后，焊接接頭的一部分必須至少打毛50毫米，然后焊接。應用焊絲，進(jìn)入機器前必須保持清潔、干燥、不使用油漬、骯臟的橡膠手套、臟布、純棉紗線(xiàn)擦焊絲。當擠壓焊接工作中斷時(shí)，需要逐步減少焊絲擠壓量。

土工膜焊縫檢測

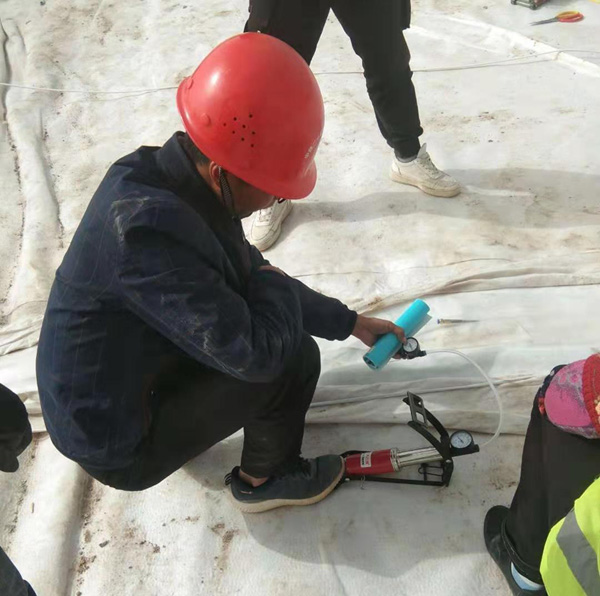

　　擠壓焊槍的實(shí)際操作者必須是熟練的技術(shù)人員。如果是由初級和中級工作人員經(jīng)營(yíng)，需要由經(jīng)驗豐富的技術(shù)人員指導、監督和簽字。hdpe土工膜焊接縫有兩種測試方法。熱熔雙焊縫的無(wú)損檢測通常采用氣體打壓法，而真空泵法和火花放電法則常用于擠壓焊接單焊縫泄漏的檢測。熱熔雙焊縫滲漏測量：采用打氣方法，對焊縫兩側的臨時(shí)封口進(jìn)行試驗，將特制空心針插入空氣壓縮機。


　　真空法是一種傳統的方法，即在焊縫上刷肥皂，蓋五面密封真空泵箱，使用機械泵真空包裝，在空氣壓力下看是否有氣泡產(chǎn)生，是否可以檢查出孔或不嚴重的地方。電火花放電測量系統采用HDPE土工膜作為電導體和絕緣體,當儀器設備掃描儀有孔或有孔隙度和道路連接時(shí),會(huì )產(chǎn)生明亮的火花放電。無(wú)論是哪種方法，按照一件(1m*2m)2m的標準，由區主、工程監理部門(mén)采集具體或隨機樣品，并送交質(zhì)量監督部門(mén)授權的塑料制品檢驗鑒定單位進(jìn)行檢驗。焊縫的切割和拉伸強度不得低于規定的規格。

此文關(guān)鍵字：土工膜,hdpe土工膜
免責聲明：部分文章信息來(lái)源于網(wǎng)絡(luò )以及網(wǎng)友投稿，本網(wǎng)站只負責對文章進(jìn)行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著(zhù)贊同其觀(guān)點(diǎn)或證實(shí)其內容的真實(shí)性，如本站文章和轉稿涉及版權等問(wèn)題，請作者在及時(shí)聯(lián)系本站，我們會(huì )盡快處理。
標題：土工膜焊縫檢測????????地址：http://www.maitugongmo.com/tgmzx/419.html
