hdpe土工膜-防滲膜-復合土工膜-長(cháng)絲土工布價(jià)格-廠(chǎng)家直銷(xiāo)「恒陽(yáng)新材料」 XML地圖
服務(wù)熱線(xiàn)
18253408866
0534-2131368
當前位置：首頁(yè)>>土工膜新聞>>土工膜相關(guān)資訊

土工膜焊接工藝 土工膜安裝

文章出處：admin 人氣：1452發(fā)表時(shí)間：2020-01-07 07:43:45
導讀：土工膜的安裝焊接離不開(kāi)專(zhuān)業(yè)的土工膜焊接工人，每人費用在300元~400元不等，雙縫熱熔焊接采用雙軌熱熔焊機焊接，其原理為：在膜的接縫位置施加一定溫度使HDPE膜本體熔化，鋪設HD

　　在防滲工程中，土工膜的安裝焊接離不開(kāi)專(zhuān)業(yè)的土工膜焊接工人，每人費用在300元~400元不等，具體看材料的厚度和工地的施工情況，例如1mm厚度以上的土工膜需要工人協(xié)帶大焊機，費用自然要高一些。那么一個(gè)工人每天能焊接多少平米呢?土工膜安裝費多少錢(qián)一平米。大概由以下幾個(gè)因素構成，一是工地的施工工藝，例如平面鋪設與車(chē)間鋪設就存在施工進(jìn)度快慢的問(wèn)題，再如邊鋪設邊回填要比純鋪設要慢得多;整體說(shuō)在下，在小工人員配備充足的情況下，一個(gè)工人每天可以焊接1000平米~5000平米不等，不同的施工環(huán)境與施工工藝會(huì )直接影響到其施工速度。人工費大約2..0-5元之間，土工膜的厚度越厚人工費越高。面積越大，單位成本越低。選擇土工膜的鋪設隊伍，建議找資質(zhì)健全的施工隊伍，土工膜的施工非常關(guān)鍵，預留的伸縮量如果小了，冬天低溫會(huì )開(kāi)裂。使用的工具功率一定要符合要求，不符合要求的焊接機靜水壓力過(guò)大，會(huì )有滲透。

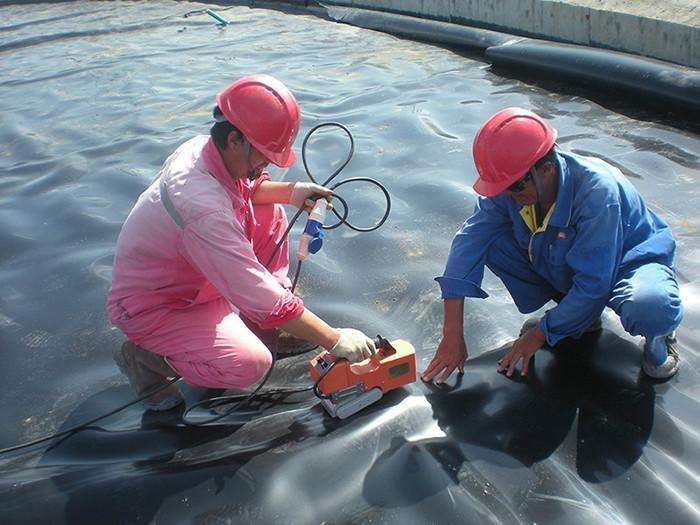

土工膜焊接施工


　　土工膜焊接工藝


　　1、雙縫熱熔焊接：

　　雙縫熱熔焊接采用雙軌熱熔焊機焊接，其原理為：在膜的接縫位置施加一定溫度使HDPE膜本體熔化，在一定的壓力作用下結合在一起，形成與原材料性能完全一致，厚度更大，力學(xué)性能更好的嚴密焊縫。焊接前應去除灰塵、污物，使搭接部分保持清潔、干燥。焊接部位不得有劃傷、污點(diǎn)、水分、灰塵以及其他妨礙焊接和影響施工質(zhì)量的雜質(zhì)。


　　2、單縫擠壓焊接：

　　單縫擠壓焊接采用單軌擠壓焊機焊接，其原理為：采用與HDPE膜相同材質(zhì)的焊條，通過(guò)單軌擠壓焊機把HDPE焊條熔融擠出，通過(guò)外界的壓力把焊條熔料均勻擠壓在已經(jīng)除去表面氧化物的焊縫上。主要用于糙面膜與糙面膜之間的連接、各類(lèi)修補和雙軌熱熔焊機無(wú)法焊接的部位。鋪設前應檢查接縫處基層是否平整、堅實(shí)，如有異物，應事先處理妥善。檢查焊縫處，搭接寬度不小于60mm，接縫處的膜面應平整，松緊適中。定位粘接時(shí)粘接點(diǎn)的間距不宜大于60～80mm。應控制熱風(fēng)的溫度，不得將膜燙壞、不能輕易撕開(kāi)。用打毛機將焊縫處30～40mm寬度范圍內的膜面打毛，徹底清潔，形成糙面，其深度不可超過(guò)膜厚的10%，不得損傷膜面。


　　在正式焊接之前，要取不小于300mm×600mm的試樣，初定設備參數進(jìn)行試焊。切取試件進(jìn)行剪切和剝離試驗。焊接時(shí)不得焊偏，不得滑焊、跳焊。焊縫中心的厚度為墊襯厚度的2.5倍，且不低于3mm。一條接縫不能連續焊完時(shí)，接槎部分已焊接焊縫應打毛不小于50mm，然后進(jìn)行搭焊。使用的焊條，入機前必須保持清潔、干燥，不得用油污、臟污的手套、臟步、棉紗等擦拭焊條。根據氣溫情況，對焊縫即時(shí)進(jìn)行冷卻處理。擠壓熔焊作業(yè)因故中斷時(shí)，必須慢慢減少焊條擠出量，不可突然中斷焊接;重新施工時(shí)應從中斷處打毛再焊接。


　　HDPE土工膜焊接接縫搭接長(cháng)度為100mm。焊接前應對搭接的200mm左右范圍內的膜面進(jìn)行清理，用濕抹布擦掉灰塵、污物，使搭接部分保持清潔、干燥。焊接部位不得有劃傷、污點(diǎn)、水分、灰塵或其他妨礙焊接和影響施工質(zhì)量的雜質(zhì)。在正式焊接操作之前，應根據經(jīng)驗先設定設備參數，取小塊膜進(jìn)行試焊。



　　土工膜安裝


　　鋪設HDPE土工膜前，會(huì )同安裝技術(shù)員、業(yè)主及監理工程師一起對前期土建完成的鋪設基底進(jìn)行全面檢查，看鋪設基底是否堅實(shí)、平整，垂直深度25毫米內有沒(méi)有樹(shù)根、瓦礫、石子、混凝土顆粒、鋼筋頭、玻璃屑等有可能損傷HDPE土工膜的雜物。錨固溝的回填士的壓實(shí)度不小于95%。土工膜鋪設基底應無(wú)滲水、淤泥、集水、有機物殘渣和有可能造成環(huán)境污染的有害物質(zhì)，基底拐角處應圓滑，一般情況下，其圓弧半徑不應小于500毫米。同時(shí)，檢查錨固溝是否嚴格按照工程安裝圖紙的尺寸進(jìn)行，錨固溝內角應為圓弧角，以避免LLDPE土工膜出現大角度對折。

此文關(guān)鍵字：土工膜
免責聲明：部分文章信息來(lái)源于網(wǎng)絡(luò )以及網(wǎng)友投稿，本網(wǎng)站只負責對文章進(jìn)行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著(zhù)贊同其觀(guān)點(diǎn)或證實(shí)其內容的真實(shí)性，如本站文章和轉稿涉及版權等問(wèn)題，請作者在及時(shí)聯(lián)系本站，我們會(huì )盡快處理。
標題：土工膜焊接工藝 土工膜安裝????????地址：http://www.maitugongmo.com/tgmzx/243.html
