防滲膜的規格有哪些

　　防滲膜厚度規格有：0.25mm, 0.35mm, 0.50mm, 0.75mm 1.0mm 1.5mm 2.0mm

　　長(cháng)度規格有：寬1~6m，長(cháng)度任意可按要求定做。

　　種類(lèi)分為：HDPE土工膜，LDPE土工膜，LLDPE土工膜等。 其中用途較為廣泛的是HDPE土工膜。

　　HDPE土工膜根據用途的不同分為：光面HDPE土工膜，單糙面HDPE土工膜，雙糙面HDPE土工膜。其中光面土工膜的標準分為老國標、國標、城建等。

　　復合土工膜(復合防滲膜)分為一布一膜和兩布一膜，幅寬4-6m，重量為200-1500g/m2，抗拉、抗撕裂、頂破等物理力學(xué)性能指標高。

　　1 拉伸強度Mpa ≥17≥25

　　2 斷裂伸長(cháng)率% ≥450≥550

　　3 直角撕裂強度 N/mm≥80≥110

　　4 碳黑含量 %≥2

　　5 耐環(huán)境應力開(kāi)裂F20h ≥1500

　　6 200℃時(shí)氧化誘導時(shí)間min ≥20

　　7 水蒸氣滲透系數g﹒cm/(cm﹒s﹒Pa) ≤1.0×10-12≤1.0×10-16

　　8 -70℃低溫沖擊脆化性能通過(guò)

　　9 尺寸穩定性%±3

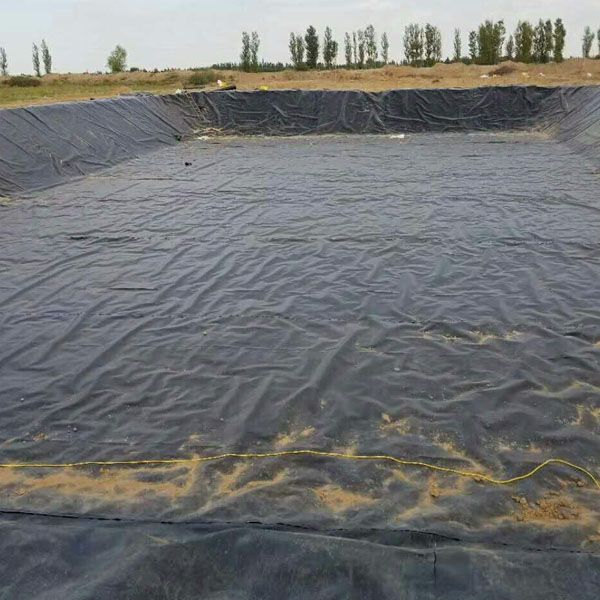

　　hdpe防滲膜焊接施工要求有哪些?

　　1.熱鍥焊機焊接工序分為：調節壓力設定溫度設定速度焊縫搭接檢查裝膜入機啟動(dòng)馬達加壓焊接。

　　2.接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應夾有泥沙等雜物，當有雜物時(shí)必須在焊接前

　　3.每天焊接開(kāi)始時(shí)，必須在現場(chǎng)先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm, 并用拉力機現場(chǎng)進(jìn)行剝離和剪切試驗,試樣合格后,便可用當時(shí)調整好的速度、壓力、溫度進(jìn)行正是焊接。 試樣上需標明日期、時(shí)刻、環(huán)境溫度。熱鍥焊機在焊接過(guò)程中，需隨時(shí)注意焊機的運行情況，要根據現場(chǎng)的實(shí)際情況對速度和溫度進(jìn)行微調。

　　4.焊縫要求整齊、美觀(guān)、不得有滑焊、跳走現象。

　　5.在遇上土工膜長(cháng)度不夠時(shí)，需要長(cháng)向拼接，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應成T字型，不得十字交叉。

　　6.相鄰土工膜焊縫應盡量錯縫搭接，膜塊間形成的結點(diǎn)，應為T(mén)字型，盡量減少十字型，縱模向焊縫交點(diǎn)處應用擠壓焊機加強。

　　7.焊膜時(shí)不許壓出死折，鋪設HDPE土工膜時(shí)，根據當地氣溫變化幅度和HDPE土工膜性能要求，預留出溫度變化引起的伸縮變形量。

　　8.當手提焊機的溫度控制所指示的焊機溫度低于200℃時(shí)，要用干凈的。


　　HDPE防滲膜焊接施工的要求：

　　1.熱鍥焊機焊接工序分為：調節壓力 設定溫度 設定速度 焊縫搭接檢查 裝膜入機 啟動(dòng)馬達 加壓焊接。2.接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應夾有泥沙等雜物，當有雜物時(shí)必須在焊接前清理干凈。

　　2.當接縫處有結露、潮濕、泥沙等影響時(shí)，處理后再進(jìn)行焊接。

　　3.在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進(jìn)行焊接，但采取防護措施是除外。

　　4.溫度低于5℃時(shí)，按照規范要求不應施工，如果必須施工的話(huà)，焊接前應對焊機進(jìn)行預熱處理。

　　5.擠壓焊接機在焊接過(guò)程中，應該經(jīng)常檢查槍頭的滑塊，磨損較嚴重時(shí)應及時(shí)更換滑塊，以免損傷膜面。

　　6.土工膜在焊接時(shí)應該采用穩壓性能好的發(fā)電機供電，在特殊情況下采用當地用電時(shí)，必須使用穩壓器

　　HDPE防滲膜的厚度不同價(jià)格也不一樣，厚度一般根據用途來(lái)設計。一般養殖用防滲膜價(jià)格在4元-6元之間。蓄水池防滲膜價(jià)格在7-10元之間。工程防滲膜價(jià)格在10-30元之間。歡迎蒞臨德州考察，這里的防滲膜廠(chǎng)家很多，總有適合你。

　　價(jià)格來(lái)源網(wǎng)絡(luò )，僅供參考?，F在市面上一般都是賣(mài)150-260元左右一平米的，質(zhì)量好一點(diǎn)的，價(jià)格相對會(huì )比較貴一點(diǎn)的，性?xún)r(jià)比不同價(jià)格也是相對比較不同的，還有牌子也是相對比較重要的，主要還是看自己的選擇抗拉、抗撕裂、頂破等物理力學(xué)性能指標高，能滿(mǎn)足水利、市政、建筑、交通、地鐵、隧道等土木工程需要。由于其選用高分子材料且生產(chǎn)工藝中添加了防老化劑，故可在非常規溫度環(huán)境中使用。以上價(jià)格來(lái)源于網(wǎng)絡(luò )，僅供參考
